Dynapak

IP44-IK08 – CLASSE II – COMPOSANTS BREVETÉS
Raccordement : 2 câbles 25mm² ou 3 câbles 16mm² – Mât : Ø int. 84mm

Encore plus de flexibilité et de facilité d’installation sur le nouveau Dynapak, pour mâts de diamètre intérieur mini 84 mm.
Le Dynapak permet de raccorder jusqu’à 2 câbles réseau 25 mm² ou 3 câbles réseau 16 mm² et 2 sorties câbles luminaire.
Intégration de dispositifs type protection DDA, ST2, télégestion…
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Couvercle bas facile à emboîter pour une maintenance sécurisée au niveau des connexions.
Cône souple de protection, pour l’introduction frontale des câbles d’alimentation.
Disponible en 2 versions : avec sortie lampe par le bas (DPB) ou par le haut (DPH).



Téléchargez les documentations produits

Les avantages

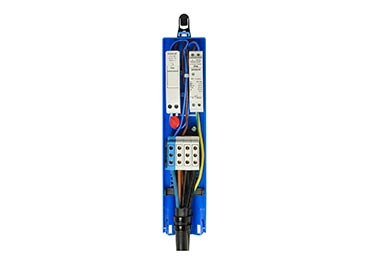

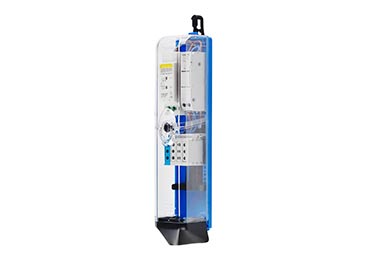

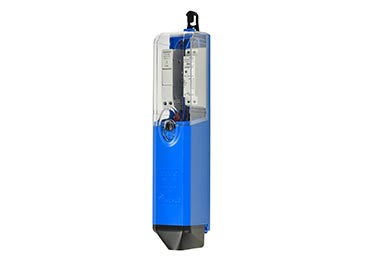

Gabarit produit Dynapak 200×200
  • Support bornier extractible, réglable en hauteur avec deux niveaux de position pour une connexion facile et une maintenance rapide sur site.
  • Couvercle haut transparent, pour visualisation et accès aux protections.
  • Fermeture centrale par vis ¼ tour imperdable.
  • Patte de fixation sur barrette, réglable sans outil sur 110 mm, avec accrochage avant ou arrière.

Caractéristiques techniques

Capacité maxi

  • Jusqu’à 2 câbles réseau 4x25mm².
  • Jusqu’à 3 câbles réseau 5G16mm².
  • Jusqu’à 2 câbles luminaire 3G2,5mm².

Enveloppe

  • Polycarbonate, autoextinguible.
  • IP44 selon IEC 60529 (boîtier ouvert : IP2X).
  • IK08 selon EN 62262.
  • Classe 2.
  • De -40°C à +130°C.

Normes produits

  • EN 61439-2. Normes d’installation
Normes d’installation
  • NF C17-200 et guides associés.

Couleur standard : bleu

  • Existe en version transparente.
  • Autres couleurs : nous consulter.

Fixation

  • Patte d’accroche 1 ou 2 crochets
  • Possible sur rail vertical par vis M6.

En option

  • Bornier : repérage des bornes pour facilité de maintenance.

Livraison

  • Pré-câblé avec fils silicones haute température et cosses sertis.
  • Livré avec étiquettes de configuration et collier de serrage des câbles.
  • Livré avec cartouches fusibles, étiquettes de configuration et collier de serrage des câbles.
