LACROIX

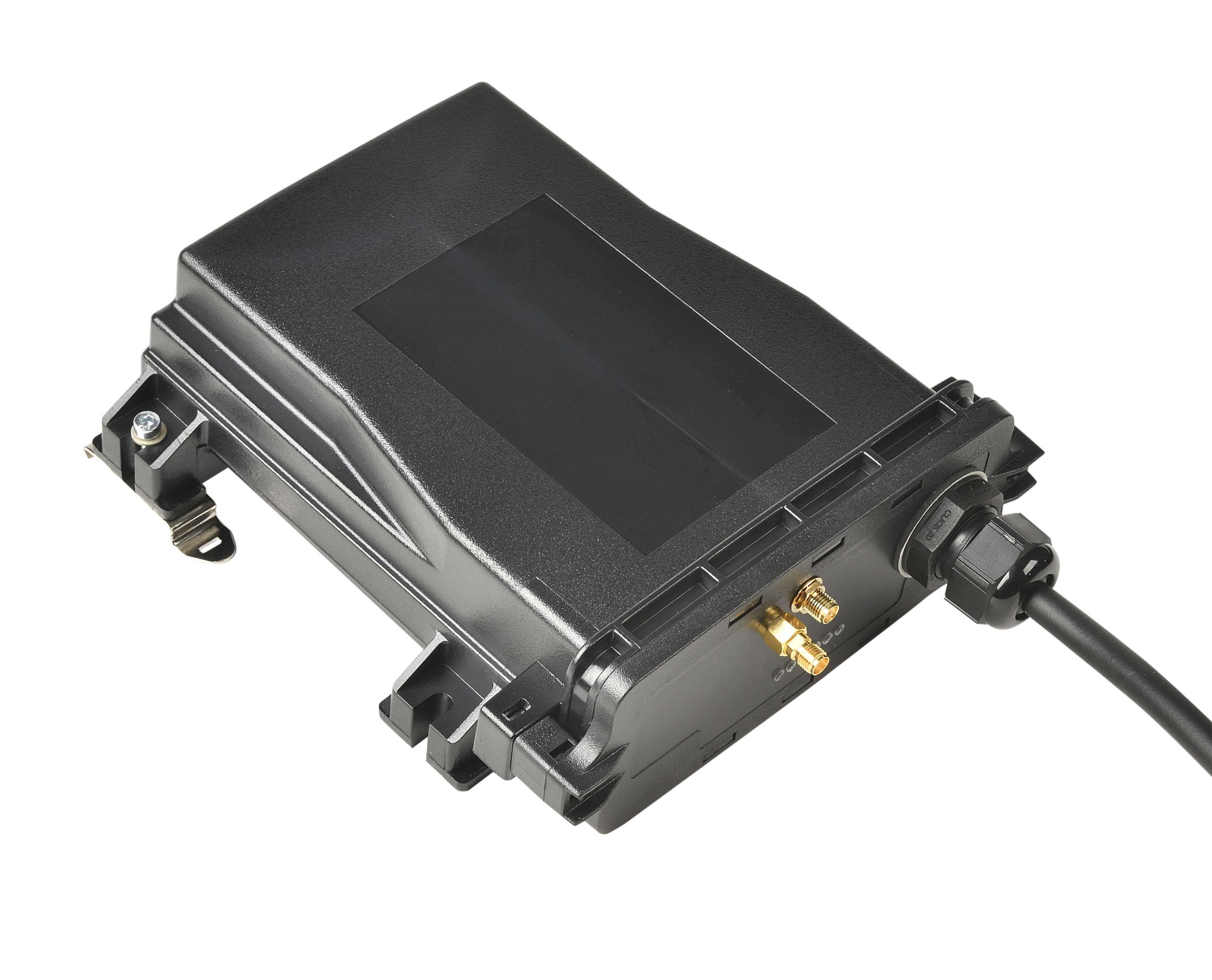

Passerelle de communication pour l’écosystème SmartNodes

L’ APS Smartnodes (« Access Point System », également appelé « Gateway ») connecte les nœuds SLC et SLS à Internet et au système de CMS, en utilisant le protocole TALQv2.

Selon sa version, l’APS communique via GSM (3G ou 4G) ou Ethernet pour transmettre et recevoir des informations du CMS. Sur le terrain, il utilise un réseau de communication RF maillé (2,4 GHz) utilisant la technologie Wirepas pour connecter l’ensemble de l’écosystème SmartNodes.

Téléchargez les documentations produit

A propos de Wirepas :
un réseau maillé évolutif et fiable

LACROIX_SMARTNODES_200x200



  • Auto-formant : le réseau se crée par lui-même en tenant compte de la configuration spatiale des nœuds : chaque nœud crée une route de communication avec plusieurs nœuds adjacents, facilitant la redondance et la fiabilité de l’information, tout en proposant une solution déployable facilement à grande échelle.
  • Auto-guérison : lorsque un nœud communicant n’est plus accessible par le réseau, celui-ci génère de nouvelles routes de communications avec les nœuds adjacents pour assurer un maillage optimal de communication.
  • Auto-adaptable : grâce aux 40 canaux de communication disponibles, chaque nœud a la possibilité de choisir son canal de communication le mieux adapté à son environnement local et ainsi s’affranchir des perturbations localement présentes pour offrir une grande fiabilité du réseau déployé.

Caractéristiques techniques

Caractéristiques mécaniques

  • Enveloppe : PC
  • IP (EN 60529) : IP67
  • IK (EN 62262) : IK08
  • Type de connection :
  • Extérieure – GSM : Câble d’alimentation : 2X1,5
  • En armoire – GSM : Câble d’alimentation : 2X1,5 2 sorties câble coaxial pour antenne
  • En armoire – Ethernet : Câble d’alimentation : 2X1,5
  • Type de montage :
  • Extérieure – GSM : Sur poteau, par vis ou par bride
  • En armoire – GSM : En armoire sur rail DIN
  • En armoire – Ethernet : En armoire sur rail DIN
  • Masse : 550 g

Caractéristiques électriques

  • Tension d’alimentation : 110 V – 240 VAC / 50 – 60 Hz
  • Consommation électrique : 3,7 W en moyenne, 5 W lors de l’envoi de données
  • Classe électrique : Classe II

Dimensions en mm

  • Hauteur : 65
  • Longueur  : 178
  • Largeur : 161

Environnement

  • Température ambiante : -30°C + 52°C
  • Taux d’humidité : 0% – 100% RH
  • Température de stockage : -30°C + 70°C

Radio et Communication

  • Réseau radio maillé : Wirepas
  • Fréquence : 2,4 GHz
  • Puissance nominale : 8 dBm
  • Sensibilité RX : -94 dBm
  • Modulation : GFSK
  • Portée inter nœud :175 m maximum, en champ libre
  • Débit : 1 Mbit/s
  • Sécurité réseau : chiffrement AES 128bits + authentification OMAC1
  • Modem : compatible 2G, 3G, 4G

Certification et Normes

  • Certifications : CE
  • Normes produits : EN55015 ; EN55022 ; EN55032 ; EN 61000-3-2/3
    EN61000-4-2/3/4/5/6/11
    EN300328 V2.11 ; EN300330 V2.11
    IEC 62368-1
    IEC 62386
