LACROIX

A l’écoute du terrain, l’activité City de LACROIX pôle Éclairage Public développe des composants et coffrets de raccordement de qualité et fortement durables.
Avec une forte culture d’innovation, LACROIX pôle Éclairage Public conçoit depuis plus de 35 ans, des équipements évoluant avec les besoins du terrain.
Nos solutions de raccordement vous permettent de protéger les personnes et les installations et de gagner en temps d’installation et de maintenance.

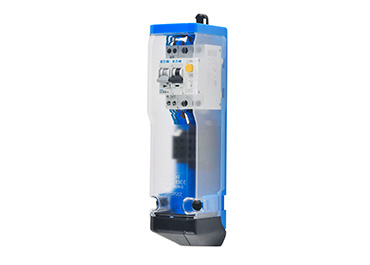

Polypak

IP44/IP54*-IK08 – CLASSE II – COMPOSANTS BREVETÉS

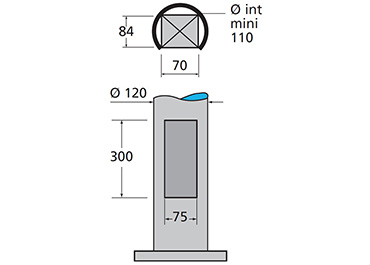

Raccordement : 2 câbles 35mm² ou 3 câbles 25mm²- Mât : Ø int. 110 mm

Aussi court que Minipak, aussi large qu’Interpak : le coffret spécialement conçu pour les modules hauts et les larges sections de câbles, pour mâts de diamètre intérieur mini 110 mm.
Premier coffret de raccordement avec IP évolutif et réversible (d’IP 44 à IP 54), il s’adapte aux différentes contraintes terrain.
Le Polypak permet d’accueillir jusqu’à 2 câbles réseau 35 mm² ou 3 câbles réseau 25 mm² et 4 câbles luminaire.
Intégration de dispositifs complémentaires type protection DDA, interrupteur de nuit, télégestion…

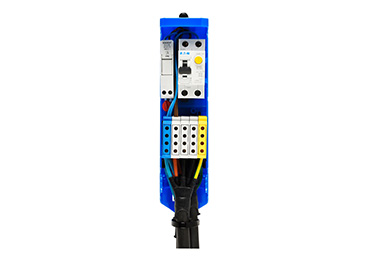

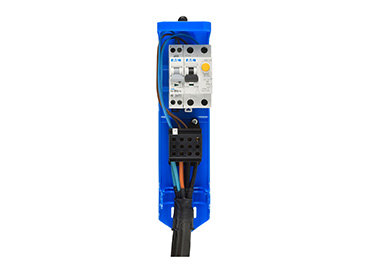

Support bornier extractible sans outil pour une connexion facile et une maintenance rapide sur site.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Patte de fixation réglable sans outil, avec accrochage arrière.

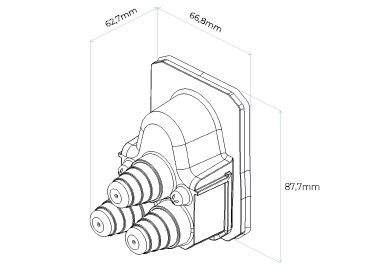

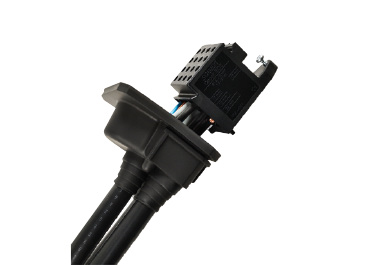

Cône souple de protection pour faciliter l’introduction frontale des câbles d’alimentation.



* IP54 en option, obtenu par l’ajout d’une membrane

Téléchargez les documentations produits

Les avantages

Polypak en situation_Gabarit 200×200
  • Large mais compact : le coffret peut accueillir jusqu’à 3 modules hauts ou 3,5 modules bas.

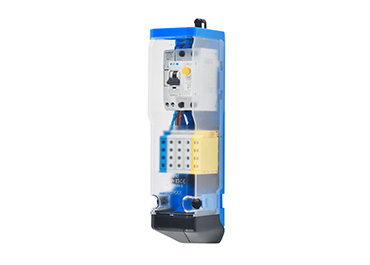

  • Installation et maintenance simplifiées : fenêtre haute transparente pour une visibilité optimale des protections et système d’ouverture par vis 1/4 tour imperdables.
  • Modulaire : peut intégrer des modules hauts, des modules bas mais également des bornes ou des borniers. IP évolutif et réversible.

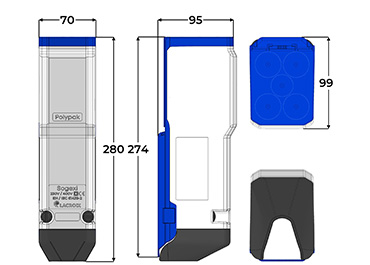

Caractéristiques techniques

Capacité maxi

  • Jusqu’à 2 câbles réseau 5G25mm² ou 4x35mm².
  • Jusqu’à 3 câbles réseau 5G16mm² ou 4x25mm².
  • Jusqu’à 4 câbles luminaire 3G2,5mm² rigide.

Enveloppe

  • Polycarbonate, autoextinguible.
  • Membrane IP54 : TEP (élastomère)
  • IP44/IP54 selon IEC 60529 (boîtier ouvert : IP2X).
  • IK08 selon EN 62262.
  • Classe 2 (peut aussi être livré avec borne de terre isolée).
  • De -40°C à +130°C.

Normes produits

  • EN 61439-2. Normes d’installation

Normes d’installation

  • NF C17-200 et guides associés.

Couleur standard : bleu

  • Autres couleurs : nous consulter

Fixation :

  • Patte d’accroche 1 ou 2 crochet.
  • Possible sur rail vertical par vis M6.

En option :

  • Membrane IP54 (sur coffret avec sortie par le haut).
  • Bornier : repérage des bornes pour facilité de maintenance.

Livraison :

  • Précâblé avec fils silicones haute température et embouts sertis.
  • Livré avec étiquettes de configuration et collier de serrage des câbles.
