LACROIX

A l’écoute du terrain, l’activité City de LACROIX pôle Éclairage Public développe des composants et coffrets de raccordement de qualité et fortement durables.
Avec une forte culture d’innovation, LACROIX pôle Éclairage Public conçoit depuis plus de 35 ans, des équipements évoluant avec les besoins du terrain.
Nos solutions de raccordement vous permettent de protéger les personnes et les installations et de gagner en temps d’installation et de maintenance.

Minipak

IP44-IK08 – CLASSE II – COMPOSANTS BREVETÉS
Raccordement : 2 câbles 16mm² ou 3 câbles 10mm² – Mât : Ø int. 70mm

La référence du coffret pied de candélabre, pour mâts de très faibles sections : Ø int. 70 mm mini.
Le Minipak permet de raccorder jusqu’à 3 câbles réseau de 10 mm² ou 2 câbles réseau de 16 mm² et 2 câbles luminaire.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Couvercle bas facile à emboîter pour maintenance sécurisée au niveau des connexions.
Cône souple de protection, pour l’introduction frontale des câbles d’alimentation.
Disponible en 2 versions : avec sortie lampe par le bas (MPB) ou par le haut (MPH).

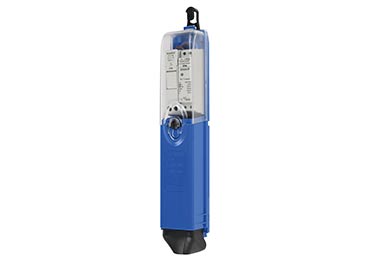

version transparente

Téléchargez les documentations produits

Les avantages

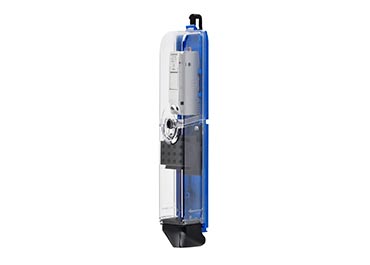

gabarit produit Minipak 200×200
  • Très faible encombrement.

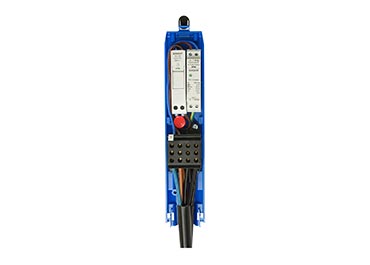

  • Borniers extractibles, avec plot de centrage et fixation par vis.
  • Couvercle haut transparent, pour visualisation et accès aux protections.
  • Fermeture centrale par vis ¼ tour imperdable.
  • Patte de fixation sur barrette, réglable sans outil sur 110 mm, avec accrochage avant ou arrière.

Caractéristiques techniques

Capacité maxi
• Jusqu’à 3 câbles réseau 10mm².
• Jusqu’à 2 câbles réseau 16mm².
• Jusqu’à 2 câbles luminaires 3G1.5mm² rigide.

Enveloppe
• Polycarbonate, autoextinguible.
• IP44 selon IEC 60529 (boîtier ouvert : IP2X)
• IK08 selon EN 62262.
• Classe 2 (peut aussi être livré avec borne de terre isolée).

Normes produits
EN 61439-2.

Normes d’installation
NF C17-200 et guides associés.

Couleur standard : bleu et crème
• Existe en version transparente.
• Autres couleurs : nous consulter.

En option :
• Patte d’accroche : fixation sur rail vertical par vis M6.
• Bornier : repérage des bornes pour facilité de maintenance.

Livraison :
• Précâblé avec fils silicones haute température et embouts sertis.
• Livré avec étiquettes de configuration et collier de serrage des câbles.
