Lumipak

IP44-IK08 – CLASSE II

Le coffret façade universel, pour recevoir de nombreux formats de protections et bornes.

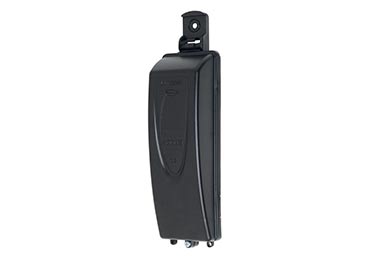

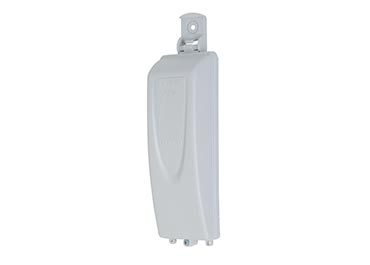

Lumipak LD
Le coffret Lumipak LD associe ainsi esthétisme à capacité d’intégration.Nombreuses fonctionnalités pour gagner en temps d’installation et de maintenance.

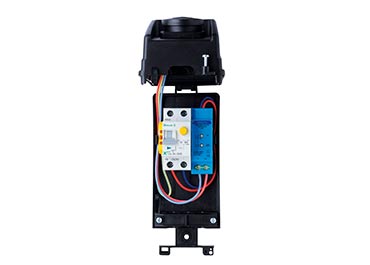

Lumipak LDX
En version sans prise de courant ni connecteur, Lumipak LDX permet la connexion au sein même du coffret. Larges possibilités de protections et de bornes.

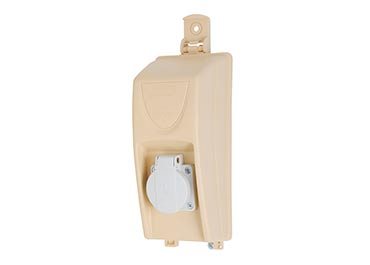

Lumipak LDXP
En version avec prise de courant, Lumipak LDXP offre toute une gamme de brochages, adaptés à chaque type d’application et aux différents standards européens.

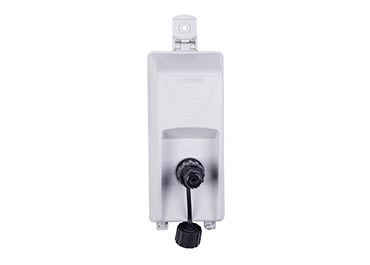

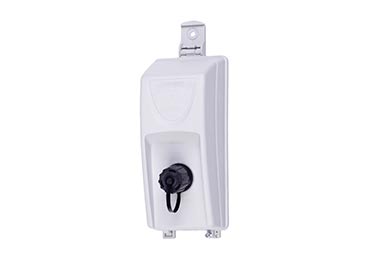

Lumipak LDXC
En version avec connecteurs, le coffret Lumipak LDXC se décline à partir de plusieurs connecteurs standards:

  • Hirschmann, pour l’alimentation ou la sonorisation.
  • XLR-3 pôles, pour la sonorisation.
  • RJ45, pour la vidéoprotection et la communication.

Téléchargez les documentations produits

Les avantages

Lumipak_Sogexi_LACROIX City_200x200

Design, dimensions réduites du coffret LD et capacités d’intégration du coffret LDX.
Couvercle à charnière avec :

  • ouverture maxi à 120°, ouverture bloquée à 90°
  • capotage intégral du bas du boîtier
  • chicane d’étanchéité additionnelle et plan de joint enveloppant
  • fermeture par vis et clipsage additionnel pour le coffret LDX
  • oreillettes additionnelles pour cadenas et scellés.

Base encore plus fonctionnelle :

  • agrandissement de l’espace intérieur pour faciliter le câblage sur site
  • serre-câble ‘guillotine’ pour une meilleure étanchéité et imperdable avec 2 vis pour un meilleur maintien dans le temps
  • passage et maintien des fils sous le rail DIN et languette de maintien pour la fermeture facile du couvercle.

Caractéristiques techniques

Dimensions

  • LD : H210 x L74 x P60mm.
  • LDX : H210 x L95 x P95mm.

Capacité maxi

  • LD : jusqu’à 2 câbles Ø14.5mm (3G2.5mm²), par le bas du boîtier.
  • LDX : jusqu’à 3 câbles Ø14.5mm (3G2.5mm²), par le bas du boîtier après découpe guidée du couvercle et de la base.

Fixation

  • Par feuillard (20mm).
  • Par vis : tirefond standard EDF, entraxe 225mm.

Enveloppe

  • Polypropylène copolymère, traité anti-UV.
  • Module de flexion : 1.4GPa (ASTM D780).
  • Résistance à la chaleur et au feu :
    Essai à la bille : 125°C (CEI60695-10-2).
    Fil incandescent : 850°C (CEI60695-2-10).
  • Résistivité : 1017Ω.cm.
  • Rigidité diélectrique : 30kV/mm.
  • IP44 selon IEC 60529 (boîtier ouvert : IP2x) – IK08.
  • Classe II (peut aussi être livré avec borne de terre isolée). Seul le LDXP n’est pas classe II de -50°C à +130°C.

Normes produits

  • EN 60598-1 & EN 60598-2-3.
  • IEC 60439-1.

Normes d’Installation
NF C17-200 et guides associés.

Couleurs standard

  • LD – LDXP : beige, gris, noir
    LDX – LDXC : gris
    Peinture au RAL client : nous consulter.
