LACROIX

Détecteur SIR Wireless

IP44-IK08* – BREVETÉ

Dispositif intelligent de détection basé sur des capteurs de mouvement, pour piétons et cyclistes.

Appartenant à l’écosystème SensyCity et Tegis, il permet de maximiser les économies d’énergie tout en préservant la sécurité et l’environnement nocturne.

Communication sans fil et instantanée entre les points lumineux en radio LoRa sécurisée (protocole local).

Zone de détection au sol : 180° avec un rayon de 10 m autour du détecteur.

Enveloppe IK08 et paupières protectrices pour les 2 capteurs.

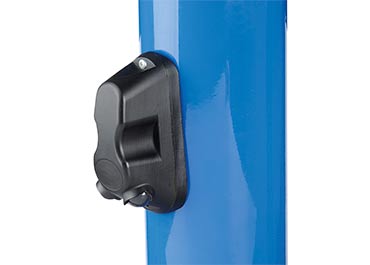

Alimentation intégrée dans le module de détection pour une installation simplifiée directement en pied de candélabre.

En fonctionnement avec Tegis, le SIR Wireless devient un nœud de gestion communicant en radio pour le pilotage et la surveillance d’un point lumineux, en complément de ses fonctions principales de détection

* Enveloppe IK08

Téléchargez les documentations produits

Les avantages

SensyCity_LACROIX City_
  • Facile à installer sur toutes formes de mâts.
  • Conçu pour l’environnement urbain avec ses 2 capteurs PIR et son design discret.
  • Évolutif, les installations peuvent être reparamétrées et étendues.
  • Associé à l’écosystème Tegis, le récepteur SIR Wireless devient nœud de télégestion.

Caractéristiques techniques

Caractéristiques mécaniques :

  • Résistance mécanique Enveloppe IK08
  • Indice de protection IP54
  • Matériel : enveloppe en polypropylène et jupe de protection en élastomère thermoplastique
  • Couleur Noir

Caractéristiques électriques :

  • Alimentation principale : 220-240 VAC / 50-60 Hz
  • Puissance consommée : < 1W
  • Classe électrique : Classe II
  • Tenue aux surtensions : 4kV
  • Existe également en version batterie 9-30 Vdc, pilotage driver LED uniquement en sortie contact sec.

Communication :

  • Entre points lumineux : Radio LoRa sécurisée
  • Pilotage du driver LED : sortie DALI

Installation :

  • Température d’utilisation : -20°C à +60°C
  • Différence de température mini avec la cible : +/- 4 °C
  • Câblage : câble de 5 mètres inclus (4 conducteurs)
  • Fixation : 3 trous / 2 vis M4 auto perceuses

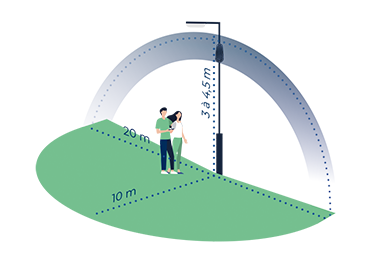

  • Hauteur conseillée : de 3m à 4,5m
  • Zone de détection au sol : 180° avec un rayon de 10 m autour du détecteur



Paramétrage sur site :

  • Interface de paramétrage sur site : Application SensyCity
  • Outils de paramétrage sur site : Dongle USB radio
  • Nombreuses fonctions réglables sur site

Fonctions réglables sur site (version DALI) :

  • Groupes de points lumineux
  • Niveau lors de la détection (≤ 100%)
  • Temporisation du boost (≥ 3 sec.)
  • Niveau hors détection (≥ 10%)
  • Scénario de gradation (1 à 5 paliers)

Fonctions réglables sur site (version contact sec) :

  • Groupes de points lumineux
  • Temporisation du boost (≥ 3 sec.)

Normes et certifications :

  • Norme produits :NF EN 60529
  • Norme produits : NF EN 61347-2-11 (éclairage public)
  • Certifications CE


« Permet l’obtention du Certificat d’Économie d’Énergie RES-EC-103. »

Paramétrage à distance :

  • Interface de paramétrage : Service logiciel LX Connect – Tegis Lighting Plus et Détection
  • Fonctions disponibles : Groupe d’abaissement et niveau d’abaissement, surveillance du point lumineux



Application et Fonctionnement

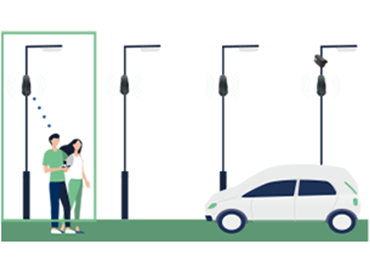

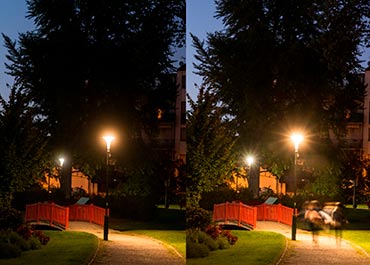

En l’absence d’activité, l’éclairage s’abaisse pour ne laisser qu’un guidage lumineux.

Le moindre mouvement active :

– le rétablissement immédiat de l’intensité d’éclairage par une consigne prioritaire envoyée au driver LED (niveau et durée réglables).

– envoie l’information de détection par radio aux points lumineux équipés de détecteurs SIR Wireless, de récepteurs NOD, ou de relais VIA.

Scénarios de gradation programmables dans le SIR Wireless avec l’application SensyCity, jusqu’à 5 paliers horaires par nuit.
