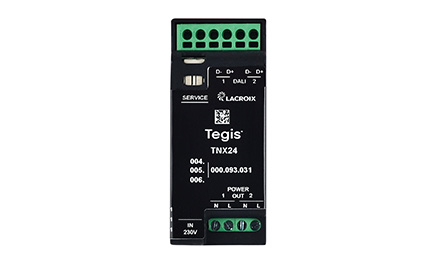

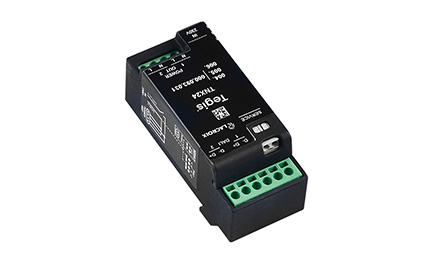

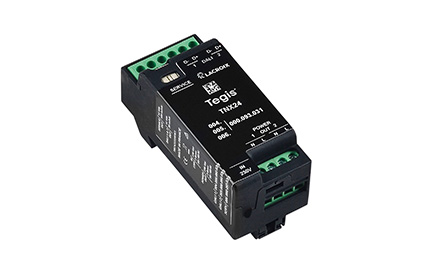

Nœud communicant TNX24

Positionné en pied de candélabre dans les coffrets de raccordement, les nœuds communicants TNX24 sont pilotés par courants porteurs en ligne (technologie CPL).

Chaque nœud est à la fois émetteur, récepteur et répétiteur, pour une communication fiable et robuste à l’ensemble des points lumineux équipés de nœuds TNX24.

Le nœud TNX24 est adapté à tout appareillage fonctionnant sous protocole DALI. Il est équipé de 2 sorties DALI, et peut piloter de 1 à 4 luminaires par sortie.

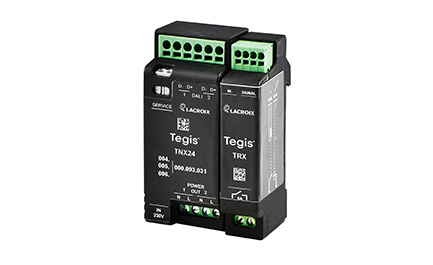

La mesure de consommation électrique est faite pour l’ensemble des points lumineux raccordés au nœud TNX24 ; associé à un TRX, la consommation électrique est également disponible pour le service tiers (illumination festive, caméra de vidéosurveillance, bornes de recharges,…)



Téléchargez les documentations produit

Les avantages

Tegis Lighting SERVICE CLIENTS
  • Évolutif pour transformer simplement et sans génie civile le réseau d’éclairage public en réseau d’alimentation permanent, alimenté 24h sur 24.
  • Modulaire, permet de faire évoluer la gestion intelligente connectée de l’armoire jusqu’au point lumineux et jusqu’au service tiers par technologie CPL.
  • Mesure de la consommation électrique en instantanée et remontée quotidienne des index de consommation des points lumineux et du service tiers associé.

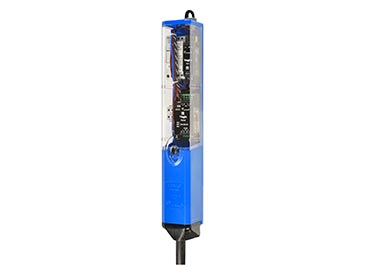

  • Encombrement extrêmement réduit, la configuration dédiée à la gestion de l’alimentation électrique de l’éclairage public en 24/24 rentre dans le coffret Citypak.



Caractéristiques techniques

Noeuds TNX24 :

  • Pour appareillages DALI.
  • Enveloppe polyamide autoextinguible.
  • Possibilité de montage jusqu’à 100 m de l’appareillage.
  • Distance maxi entre 2 nœuds communicants : 150 m.
  • 2 sorties DALI, de 1 à 4 luminaires par sortie DALI
  • 3 adresses uniques par TNX24 :
    • 2 pour les points lumineux
    • 1 pour le service tiers
  • Pouvoir de coupure : 2 A – 230 V
  • Classe de mesure d’énergie : Classe 1 en puissance active
  • Consommation en veille : 0.55W
  • Dimensions en mm : 36 x 85 x 43, Rail DIN
  • Insertion, câblage et installation simples en chaque point lumineux.
