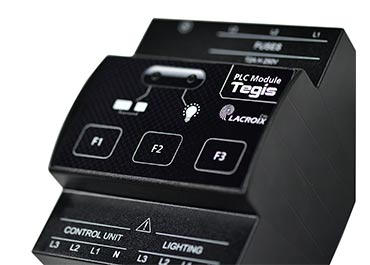

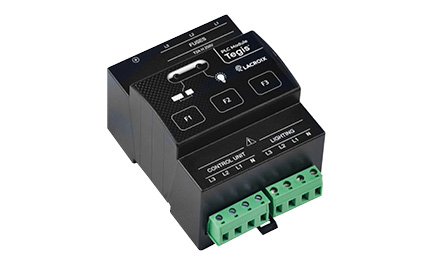

Module CPL

Basé sur la technologie de Courants Porteurs en Ligne (CPL), ce module permet de communiquer vers les nœuds communicants Tegis TNX, dédié à l’éclairage public ou les nœuds communicants Tegis TNX24, dédié à la transformation du réseau d’éclairage public en réseau permanant alimenté 24h sur 24.

Les nœuds TNX et TNX24 sont placés en pied de candélabre.

Placé en armoire, ce module se connecte au boitier de contrôle pour Tegis Lighting Plus par simple câble RJ12.

De dimension très réduite, équivalent à 4 modules, il s’installe facilement sur rail DIN dans l’armoire.

Téléchargez les documentations produits

Les avantages

Tegis Lighting SERVICE CLIENTS
  • Modulaire, permet de faire évoluer la gestion connectée de l’armoire jusqu’aux points lumineux et aux services tiers par technologie CPL.
  • Supporte la communication jusqu’à 150 adresses uniques pour les nœuds communicants Tegis TNX , les nœuds communicants TNX24 et leurs relais TRX associés.

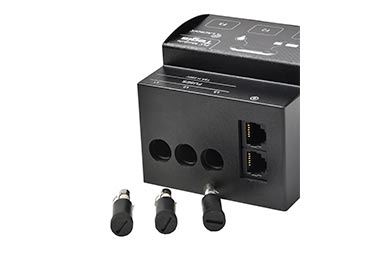

  • Maintenance optimisée avec fusibles interchangeables pour la protection contre les surtensions.

Caractéristiques techniques

Caractéristiques mécaniques :

  • Indice de protection IP2X
  • Matériel : Polycarbonate
  • Dimensions (HxLxP) – en mm : 112 x 71 x 62,
    équivalent à 4 modules en largeur
  • Connecteurs débrochables
  • 3 fusibles démontables T2A H 250V

Caractéristiques électriques :

  • Tension de fonctionnement : 160V-265VVAC / 50-60 Hz
  • Classe électrique : Classe II
  • 3 Fusibles amovibles T2A-H-250V

Installation :

  • En armoire
  • Fixation standard : sur rail DIN 35
  • Températures de fonctionnement : de -25°C à +50°C

Communication :

  • RJ12 vers l’unité de contrôle
  • Protocole CPL propriétaire vers nœuds communicants TNX et TNX24

Normes et Certifications :

  • Certifications CE (2014/35/UE ; 2014/30/UE ; 2011/65/UE)
