A l’écoute du terrain, LACROIX City Eclairage Public développe des composants et coffrets de raccordement de qualité, fortement durables, simples d’installation et faciles de maintenance.

DDA – IDIL

IP2X-IK08 – CLASSE II

L’Idil permet avant tout de garantir la continuité de l’éclairage d’une rangée de luminaires en cas de défaut fugitif à la terre de l’un d’entre eux.

Il fait référence au guide UTE NF C17-210, destiné à l’éclairage public.

Le ré-enclenchement automatique permet de maintenir la continuité de l’éclairage en cas de défaut passager.

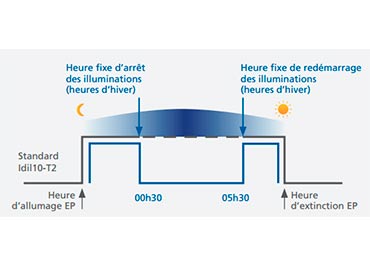

La version Idil-T2 permet des économies d’énergie sur les illuminations en heures creuses de la nuit avec l’arrêt et le redémarrage automatique des illuminations à heures fixes.



Téléchargez les documentations produits

Les avantages

Parafoudre_Sogexi_LACROIX City
  • Continuité de l’éclairage en isolant le candélabre en défaut sans éteindre la rangée complète.
  • Limitation des coûts de maintenance dans le cas de défaut passager grâce au ré-enclenchement automatique.
  • Économies d’énergie : arrêt des illuminations en heures creuses (version T2).



Caractéristiques techniques

Boîtier Polyamide, autoextinguible

  • IP2x.
  • Un : 230V – 50/60Hz.
  •  De -25°C à +60°C.
  • Endurance : 100 000 manoeuvres pleine charge (résistif).
  • Connexion pré-câblée.

Rapport d’essai APAVE
N°19960626-A, Idil 10-6A, attestant la conformité à la totalité des prescriptions du guide UTE C17-210.

Cycles de réarmement

  • Standard EP : 10s, 2min, 1heure.
  • Options :
    • VDP : 20 s, 1min, 3min.
    • OR : le lendemain à la remise sous tension.
    • Autres cycles : nous consulter.

2 voyants LED

  • Vert allumé seul : sous tension. Contacts fermés.
  • Vert et rouge allumés simultanément : défaut détecté. Contacts ouverts.
  • Option Tempo : clignotement de la LED rouge à la mise sous tension, indicateur du paramètrage choisi.

Fonctionnement

Idil s’enclenche automatiquement à la mise sous tension de l’installation.

Idil se déclenche immédiatement en cas de dépassement de seuil de courant de défaut à la terre.

Après coupure, Idil effectue 3 tentatives de réarmement préprogrammées. Programmations standards ou spécifiques sur demande.

Si le défaut persiste après la 3ème tentative : coupure totale jusqu’au lendemain. La remise sous tension réinitialisera Idil.
